Comment créer un équilibreur de charge dans Azure Cloud

Un équilibreur de charge est utilisé pour répartir uniformément la charge sur les serveurs backend. Il agit comme le point de contact unique pour les clients qui le demandent. Il fonctionne au niveau de la couche de transport du modèle de l’Interconnexion des systèmes ouverts (OSI).

L’équilibreur de charge peut être soit public, soit privé.

1. Équilibreur de charge public : La connexion externe peut atteindre les machines virtuelles dans le backend, il est utilisé pour équilibrer le trafic Internet vers les VMs internes.
2. Équilibreur de charge privé : La connexion externe ne peut pas atteindre les machines virtuelles dans le backend.

Un équilibreur de charge peut être utilisé pour faire évoluer nos applications et créer des services hautement disponibles.

Avant de créer un équilibreur de charge, comprenons quelques concepts de base qui y sont liés.

1. Groupe de backend : C’est une collection de configurations d’IP de machines virtuelles auxquelles la charge sera distribuée.
2. Probe de santé : Elle est utilisée par l’équilibreur de charge pour déterminer si l’instance est saine ou non.
3. Règle d’équilibreur de charge : Elle est utilisée pour définir comment le trafic arrivant à l’équilibreur de charge est distribué aux VMs.

Avec l’équilibreur de charge Azure, nous ne payons que pour ce que nous utilisons, il n’y a pas de frais initiaux. Pour connaître les tarifs, cliquez ici.

Dans cet article, nous allons créer un équilibreur de charge public et ajouter une machine virtuelle à son groupe de backend. Cette machine virtuelle aura Apache en cours d’exécution.

Prérequis

1. Compte Azure (Créez-en un si vous n’en avez pas).
2. 1 ou plusieurs machines virtuelles Azure avec Apache installé (Recherchez “Comment créer une machine virtuelle sur Azure ?” pour apprendre à créer une machine virtuelle sur Azure).

Que allons-nous faire ?

1. Se connecter à Azure.
2. Créer un équilibreur de charge.

Se connecter à Azure

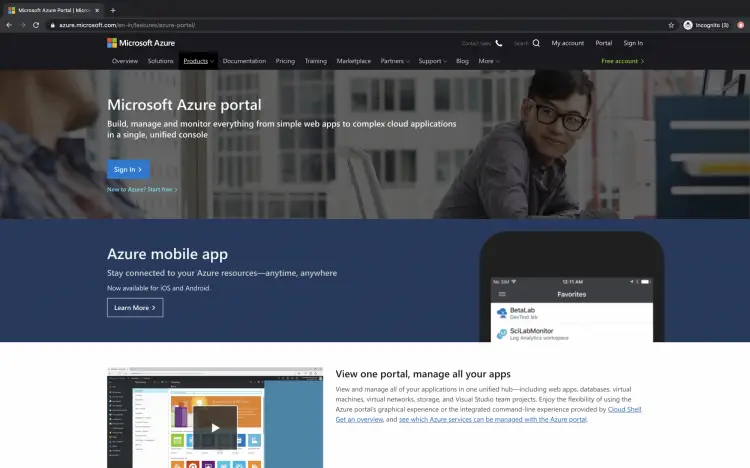

Cliquez ici pour accéder au portail Azure et cliquez sur Portail.

Utilisez vos identifiants pour vous connecter à votre compte.

Vous verrez la page principale comme suit une fois que vous vous serez connecté avec succès à votre compte. Cliquez sur les 3 lignes près de “Microsoft Azure” dans le coin supérieur gauche du portail Azure pour afficher le menu du portail.

Créer un équilibreur de charge

Pour créer un équilibreur de charge, cliquez sur “Tous les services” dans le panneau de gauche.

Vous trouverez l’équilibreur de charge sous Réseau, cliquez sur Équilibreur de charge sous Réseau.

Sur le tableau de bord principal de l’équilibreur de charge, cliquez sur le bouton Ajouter.

Ici, sélectionnez le nom du “Groupe de ressources” existant qui contient vos machines virtuelles.

Ici, c’est “test”, nommez l’équilibreur de charge test-lb, sélectionnez la région, gardez le type comme Public, pour l’adresse IP publique sélectionnez “Créer nouveau” nommez-la test-pub-add et cliquez sur “Suivant - Tags”.

Ajoutez une étiquette comme “environnement : test”, vous pouvez ajouter plusieurs étiquettes selon votre choix. Cliquez sur “Examiner + créer”.

Une fois que vous voyez le message “Validation réussie”, cliquez sur “Créer”.

Dans quelques minutes, l’équilibreur de charge sera prêt. Mais ce n’est pas tout, nous devons maintenant ajouter des “Groupes de backend”.

Cliquez sur le groupe de ressources “test” pour accéder au groupe de ressources qui contiendra l’équilibreur de charge.

Sous la ressource, vous pouvez voir l’équilibreur de charge que vous avez créé avec d’autres ressources.

Vous devriez également voir votre machine virtuelle qui sera derrière l’équilibreur de charge.

Cliquez sur l’équilibreur de charge.

Ceci est la page d’aperçu de l’équilibreur de charge.

Cliquez sur “Groupes de backend”.

Ici, donnez un nom au groupe de backend comme test-backend-pool, sélectionnez un réseau virtuel dans lequel vos machines virtuelles sont disponibles.

Sélectionnez “Machines virtuelles” pour l’option “Associé à”.

Cliquez sur “Ajouter” pour ajouter vos machines virtuelles à ce groupe.

Sélectionnez les machines virtuelles qui doivent être ajoutées au groupe.

Ici, nous ajoutons seulement 1 VM. Enregistrez cette configuration.

Maintenant, nous allons ajouter une “Probe de santé”.

Cliquez sur “Probe de santé” dans le panneau de gauche.

Gardez cette configuration telle quelle et enregistrez-la.

Maintenant, pour ajouter des règles d’équilibrage de charge, cliquez sur “Règles d’équilibrage de charge” dans le panneau de gauche.

Cliquez sur “Ajouter”.

Donnez un nom à la règle d’équilibrage de charge comme “test-lb-rule”.

Puisque nous avons Apache en cours d’exécution sur le port 80 dans la machine virtuelle ajoutée au groupe de backend, aucun changement dans la règle n’est nécessaire.

Si vous avez un service en cours d’exécution sur un port différent, changez le port backend.

Enregistrez cette configuration.

Maintenant, il est temps de configurer la règle réseau pour permettre la connexion sur le port 80 des machines virtuelles.

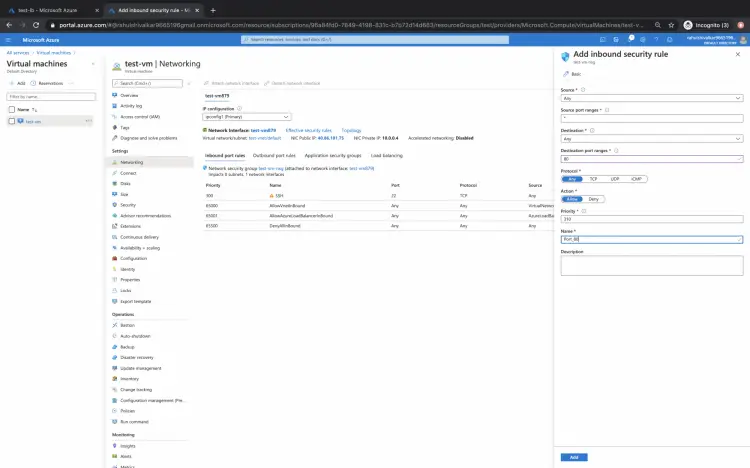

Allez à la machine virtuelle, cliquez sur Réseau et ajoutez une règle de sécurité entrante comme suit qui permettra la connexion entrante sur le port 80 de la machine virtuelle depuis n’importe où.

Enregistrez cette règle.

Pour tester si le service en cours d’exécution sur le port 80 de la machine virtuelle est accessible ou non, essayez d’accéder au service sur l’IP de la machine virtuelle.

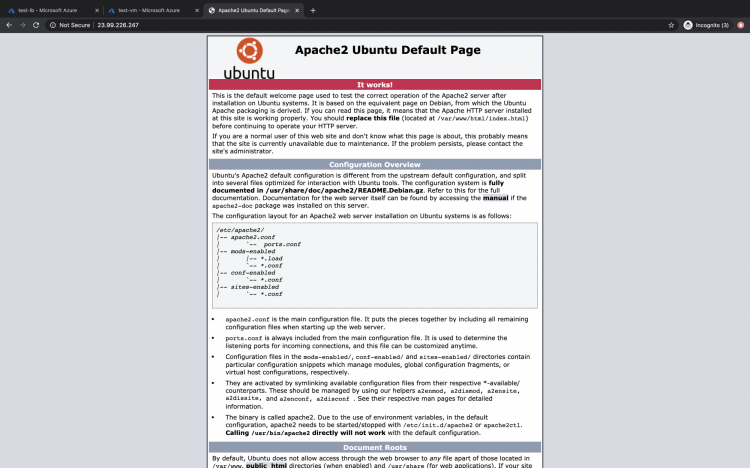

Ici, nous pouvons voir Apache en cours d’exécution et accessible.

Maintenant, il est temps d’accéder au service via l’équilibreur de charge que nous avons créé.

Allez à l’équilibreur de charge, copiez son IP publique et accédez-y sur le port 80.

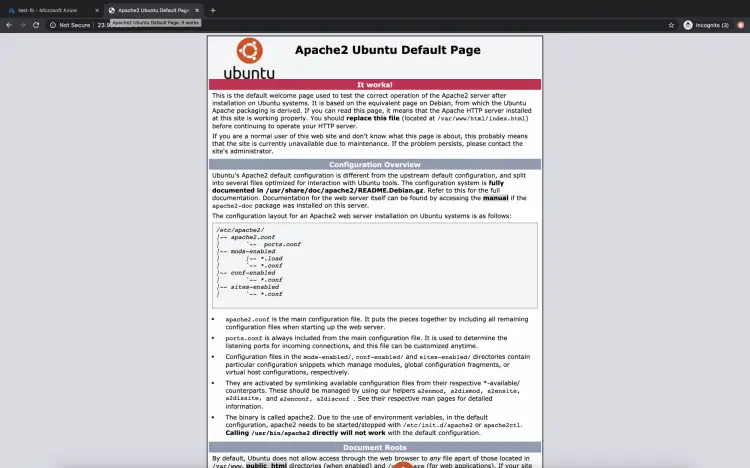

Ici, vous pouvez voir que le service, c’est-à-dire Apache, est accessible depuis l’équilibreur de charge qui fonctionne dans la machine virtuelle sur le port 80.

Conclusion

Dans cet article, nous avons appris à créer un équilibreur de charge public, ajouté une probe de santé à celui-ci.

Nous avons également ajouté un groupe de backend qui contient la machine virtuelle ayant le service Apache en cours d’exécution sur son port 80. Nous avons vu comment l’équilibreur de charge peut être utilisé pour rediriger les demandes vers son groupe de backend.
