MediaTek dévoile le SoC Deca Core Helio X30 en 10 nm qui prend en charge jusqu'à 8 Go de RAM

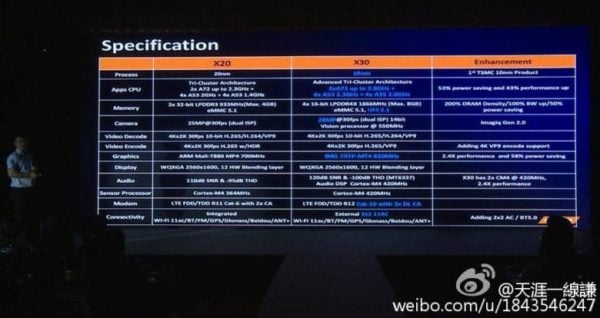

Comme prévu, Mediatek a annoncé les chipsets 10 nm Helio X30 et 16 nm Helio P25. Le Helio X30 utilise la technologie big.LITTLE et est composé de deux cœurs A73 à 2,8 GHz, de quatre cœurs A53 à 2,2 GHz et de quatre cœurs A35 à 2 GHz, réunis par un processus FinFET de 10 nm. La prise en charge de la RAM va jusqu’à 8 Go de LPDDR4 et le SoC prend également en charge eMMC 5.1, UFS 2.1 pour de meilleures vitesses de lecture et d’écriture.

Sur le plan de l’imagerie, le Helio X30 offrirait un traitement d’image plus rapide prenant en charge une résolution allant jusqu’à 28 mégapixels à 30 fps. Le support matériel pour la vidéo inclut l’encodage vidéo jusqu’à 4K à 30 Hz avec HEVC et VP9, des affichages de 2560×600 pixels à un taux de rafraîchissement de 60 Hz, et des affichages 1080p à un taux de rafraîchissement de 120 Hz. La puce est également dotée d’un meilleur support audio, y compris une plage de 120 dB SNR et -100 dB THD. Sur le plan de la connectivité, le Helio P30 offre Cat 10 LTE avec agrégation de porteuses 3x et un radio WiFi 2×2 802.11ac.

mediatek_x30

Les principaux changements dans le Helio X30 ont été le passage des cœurs A72 aux cœurs A73 et des cœurs A53 aux cœurs A35, ainsi que le processus de fabrication en 10 nm. Les cœurs A73 devraient gérer les conditions thermiques de manière beaucoup plus efficace et permettront également des vitesses d’horloge plus élevées ainsi que des caches plus grands. Tout cela devrait aider le X30 à montrer une amélioration drastique de ses caractéristiques de performance. Les cœurs A53 sont utilisés pour gérer les tâches à faible consommation d’énergie et tous les cœurs A53 présentent une différence marginale de vitesse d’horloge.

Sur le plan graphique, MediaTek s’est séparé du GPU Mali et a plutôt choisi de revenir à la série de GPU PowerVR d’Imagination Technologies, que nous avons vue précédemment dans le Helio X10. Il est très probable que MediaTek utilise soit les GPU GT 7200 soit les GPU GT 7400, qui sont principalement cadencés à environ ~105 GFLOPS ou ~210 Gflops. Dans tous les cas, c’est une amélioration par rapport au Mali-T880 MP4 utilisé dans son prédécesseur. Maintenant, la partie GPU n’est pas si impressionnante, surtout après avoir pris en compte le fait que l’Adreno 830 dans le Snapdragon 820 est déjà meilleur que le PowerVR, et le support open source limité offert par PowerVR peut être un autre goulot d’étranglement.

mediatek_p25

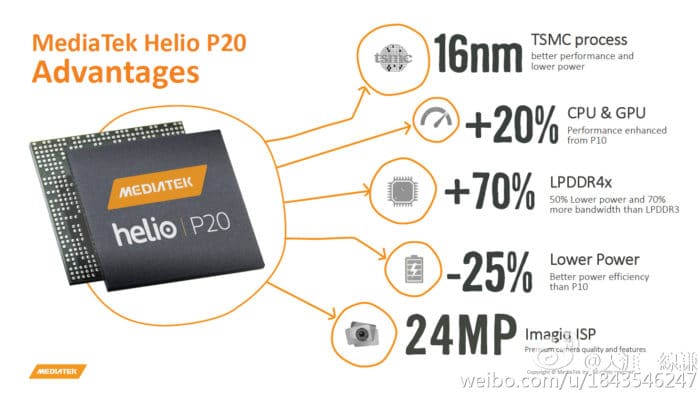

En ce qui concerne le Helio P20, MediaTek a annoncé que le P25 sera fabriqué sur le nœud FFC de 16 nm de TSMC et sera composé de 8 cœurs A53 cadencés à 2,3 GHz et associés à un GPU Mali-T880 MP2, jusqu’à 6 Go de RAM LPDDR4 et un support de décodage vidéo HEVC accéléré par matériel jusqu’à 4K 30 Hz et un encodage vidéo à 4K 30 Hz au format h.254. Le support d’affichage accueillera des affichages 1080p 60 Hz et sera équipé d’une agrégation de porteuses Cat 6 LTE 2x ainsi que d’un support Dual-SIM en veille. Bien que peu d’informations aient été révélées, il est tout à fait possible que le Helio P25 soit une version à fréquence d’horloge plus élevée du Helio P20.
