Surveillance des serveurs ESX/ESXi

Résumé

L’objectif est de mettre en évidence les sujets les plus importants liés à la configuration de la surveillance ESX/ESXi ainsi qu’aux applications hébergées dans des machines virtuelles gérées (une base de données MySQL est utilisée dans ce tutoriel).

Outils utilisés :

VMware vSphere Hypervisor (ESXi) : http://www.VMware.com/products/vsphere/esxi-and-esx
MySQL : http://www.mysql.com/downloads
Outil de surveillance : http://www.veraxsystems.com/en/products/nms

Agenda :

Ajouter un serveur ESX/ESXi à la liste des dispositifs surveillés dans NMS.
Configurer les capteurs de disponibilité et les compteurs de performance pour le serveur.
Configuration de la surveillance d’une application s’exécutant dans une machine virtuelle sur le serveur
(une base de données MySQL dans ce cas).
Configuration des capteurs et des compteurs pour l’application.
Configuration des alarmes et des politiques de notification.

1. Ajouter un serveur VMware à l’inventaire des dispositifs

Pour ajouter un serveur VMware ESX/ESXi à l’inventaire des dispositifs Verax NMS, effectuez les étapes suivantes :

Connectez-vous à Verax NMS et sélectionnez Accueil dans le menu principal.
Sélectionnez le nœud Tous les dispositifs dans la vue des aspects à gauche.
Sélectionnez l’action Ajouter un dispositif (sous la liste des dispositifs à droite) et cliquez sur Aller.

Figure 1 : Arbre de hiérarchie des aspects

Une boîte de dialogue contextuelle s’affiche.

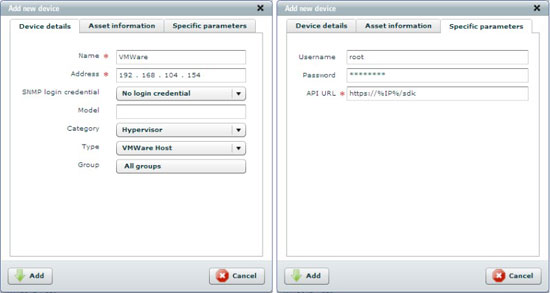

Figure 2 : Ajout d’un nouveau dispositif

Fournissez les champs requis et cliquez sur Ajouter. Remarque : Le champ URL de l’API (onglet Paramètres spécifiques) est obligatoire ; cependant, le système le remplira automatiquement en fonction de l’adresse IP fournie.
Sélectionnez Non pour l’option de redécouverte SNMP.

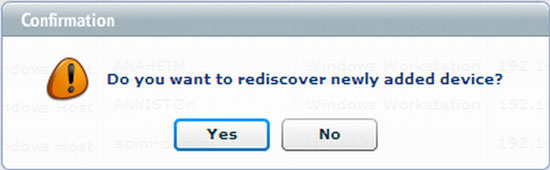

Figure 3 : Boîte de dialogue de confirmation

Le dispositif nouvellement ajouté est maintenant visible dans l’arbre des aspects et la liste des dispositifs (vue Réseau).

Pour afficher le serveur, sélectionnez le dispositif dans l’arbre des aspects et cliquez sur Afficher la vue avancée. Une fenêtre contextuelle avec des détails s’affichera.

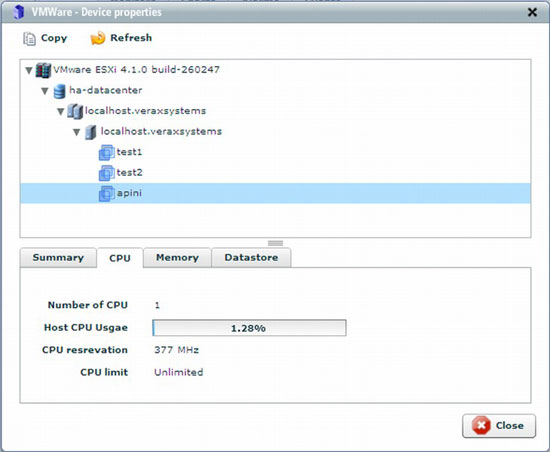

Figure 4 : Fenêtre des propriétés du dispositif

Dans cet exemple, le système a découvert trois VM nommées : test1, test2, apini. Cliquer sur une VM affichera plus de détails sur sa configuration et ses métriques de performance.

2. Ajouter des capteurs pour le serveur ESX/ESXi

Pour ajouter un capteur, effectuez les étapes suivantes :

Sélectionnez le dispositif dans l’arbre des aspects dans la vue Accueil (un serveur VMware dans ce cas).
Sélectionnez l’onglet Moniteurs et passez à la liste des capteurs en cliquant sur le lien Liste des capteurs dans le coin supérieur droit du champ de l’onglet.
La liste des capteurs s’affiche.
Sélectionnez Ajouter dans le menu d’action global et cliquez sur Aller.
La boîte de dialogue de l’assistant s’affiche.

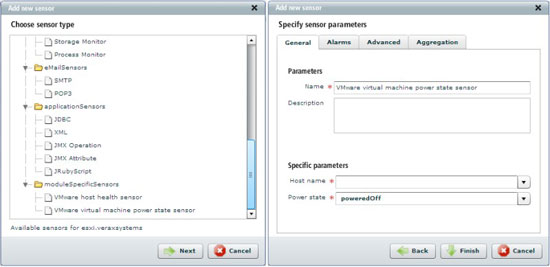

Figure 5 : Ajout d’un capteur

Sélectionnez le capteur que vous souhaitez ajouter et cliquez sur Suivant.
Une boîte de dialogue apparaît avec tous les paramètres du capteur à fournir. Spécifiez les paramètres du capteur et cliquez sur Terminer.
Une fois les capteurs ajoutés, ils sont visibles dans la liste des capteurs (onglet Moniteurs).

3. Ajouter des compteurs de performance pour un serveur ESX/ESXi

Pour ajouter des compteurs de performance VMware, effectuez les étapes suivantes :

Sélectionnez le dispositif dans l’arbre des aspects dans la vue Accueil.
Sélectionnez l’onglet Moniteurs et passez à la liste des compteurs en cliquant sur le lien Liste des compteurs dans le coin supérieur droit du champ de l’onglet. La liste des compteurs s’affiche.

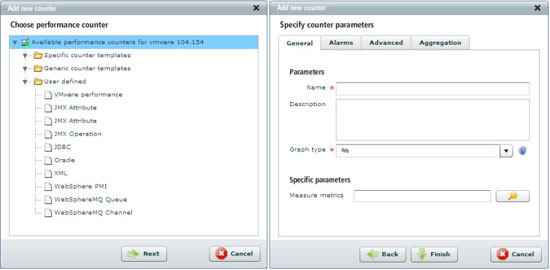

Figure 6 : Ajout d’un compteur

Sélectionnez Créer un compteur dans le menu d’action global et cliquez sur Aller. Sélectionnez le compteur que vous souhaitez créer et cliquez sur Suivant.
Une fois les données chargées, la fenêtre d’édition apparaît avec tous les attributs du compteur à fournir.

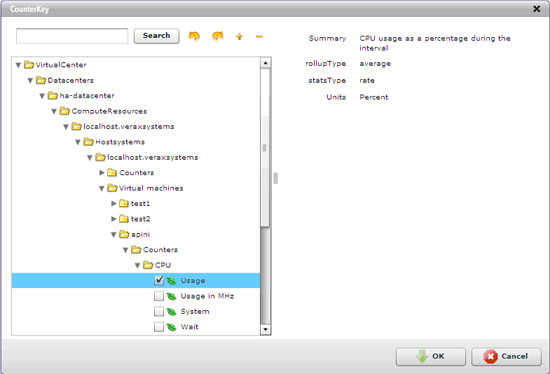

Pour sélectionner la métrique de mesure souhaitée, cliquez sur l’icône à côté du champ des métriques de mesure. Le système affichera la structure de votre serveur ESX/ESXi et la liste des compteurs disponibles pour chaque composant.

Figure 7 : Sélection des métriques de mesure

Sélectionnez la métrique souhaitée pour un composant que vous souhaitez surveiller et cliquez sur OK.
Terminez de spécifier le reste des paramètres du compteur (alarmes, seuils, etc.) et cliquez sur Terminer ou Annuler pour annuler les modifications.
Un nouveau compteur a été créé et il est maintenant visible dans la liste des compteurs.

Important :
Après avoir ajouté des capteurs et des compteurs pour un hôte VMware, cliquez sur Actualiser les compteurs et capteurs dans la section Actions de la vue du dispositif.
