Come Configurare il Monitoraggio di Rete Umbrella Multi-Livello/Master-Slave

Questa guida fornisce una panoramica su come impostare il monitoraggio umbrella per monitorare applicazioni e dispositivi in reti distribuite. Più istanze di sistemi di monitoraggio (in questo esempio Verax NMS express) possono essere configurate in una struttura di monitoraggio umbrella federata, simile a un albero, master-slave. Questo monitoraggio simile a un ombrello può essere utilizzato per monitorare reti geograficamente distribuite, ad esempio da operatori di telecomunicazioni per gestire reti regionali, statali e nazionali o fornitori di servizi gestiti per gestire l’infrastruttura dei propri clienti.

La guida è divisa nelle seguenti parti:

Aggiunta di un’istanza NMS slave.
Aggiunta di un’istanza NMS master (all’interno dell’istanza slave).
Configurazione dei dispositivi e/o delle applicazioni gestiti visibili nel sistema master.
Configurazione degli eventi e degli allarmi inoltrati al master.

Nota: Per rendere più chiaro, utilizzo la seguente notazione dei colori: grigio per l’istanza master e verde per lo slave.

Strumenti utilizzati: Verax NMS Express ver. 1.9.5: http://www.veraxsystems.com/en/products/nms

Aggiunta di un’istanza NMS Slave (In un Master)

Per aggiungere un’istanza NMS slave:

Accedi al Verax NMS.
Seleziona Home dal menu principale e poi Applicazioni dall’albero degli aspetti.
Seleziona l’opzione Aggiungi applicazione nella scheda dell’elenco delle applicazioni gestite e fai clic su Vai (l’istanza NMS slave è monitorata come un’applicazione).

Il sistema ti chiederà di inserire i seguenti parametri dell’applicazione:

Tipo di applicazione - seleziona Verax NMS.
Nome dell’istanza - il nome dell’NMS slave.
Host slave - indirizzo IP dell’NMS slave.
Porta slave - porta per l’NMS slave.
P2P (non obbligatorio) - seleziona per abilitare il supporto P2P. Con P2P abilitato, le connessioni saranno stabilite dallo slave al server proxy P2P (richiede proprietà aggiuntive nei file di configurazione).
Host master - indirizzo IP dell’NMS master.
Porta master - porta per l’NMS master.
Password - password per l’NMS slave.

Fornisci le informazioni necessarie, fai clic su Salva modifiche e conferma l’aggiunta dei sensori e dei contatori predefiniti all’applicazione.

L’NMS slave aggiunto sarà ora visibile nell’albero degli aspetti del master.

Aggiunta di un’istanza NMS Master (In uno Slave)

Nota: Per motivi di sicurezza, l’istanza master deve essere aggiunta nello slave.

Per aggiungere un’istanza NMS master, esegui i seguenti passaggi:

Accedi al Verax NMS (istanza slave).

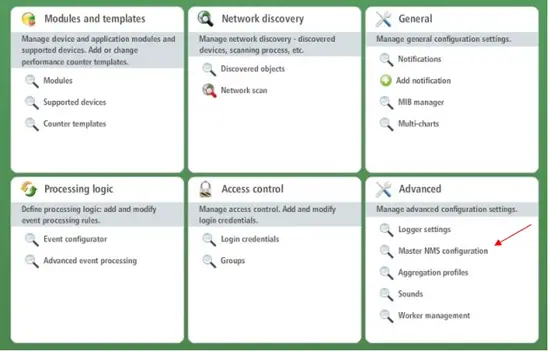

Seleziona Impostazioni dal menu principale e poi Configurazione NMS Master.

Seleziona Aggiungi e fai clic su Vai (uno slave può essere monitorato da più master).

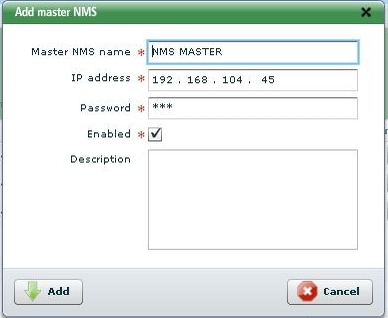

Fornisci il nome dell’NMS master, l’indirizzo IP e la password e fai clic su Aggiungi per confermare.

Abbiamo configurato la connessione MASTER-SLAVE, quindi ora dobbiamo selezionare i dispositivi che saranno visualizzati nell’NMS master.

Configurazione dei Dispositivi e/o delle Applicazioni Gestiti Visibili nel Sistema Master

Nel pannello della finestra sinistra, il sistema visualizza l’elenco degli oggetti disponibili - questi sono tutti i dispositivi e le applicazioni monitorati dall’istanza NMS slave.
Seleziona i dispositivi dall’elenco e spostali nel pannello della finestra destra utilizzando i pulsanti a freccia e fai clic su Salva modifiche per confermare (in questo esempio sono stati selezionati tre dispositivi: Kenmare, Laredo, Largo).
I dispositivi selezionati saranno ora visibili nell’istanza master.

Configurazione degli Eventi e degli Allarmi Inoltrati al Master

Nota: I filtri per allarmi ed eventi possono essere configurati su base per dispositivo.

Seleziona un dispositivo dall’elenco degli oggetti visibili nell’NMS master (pannello della finestra destra).
Fai clic sull’icona all’interno della colonna Allarmi inoltrati - per filtrare gli allarmi e/o Eventi inoltrati - per filtrare gli eventi).
Seleziona i filtri desiderati e fai clic su Salva modifiche per confermare.

Se tutte le azioni sono state eseguite come descritto, i dispositivi selezionati insieme agli allarmi e agli eventi correlati saranno visibili nell’istanza NMS MASTER.

Test della Configurazione Umbrella

Naviga verso l’NMS master e seleziona l’istanza slave dall’albero degli aspetti.
Prima, vai alla scheda Monitor e seleziona l’opzione Acquisisci un singolo campione ora per assicurarti che la connessione sia stata stabilita correttamente (se ricevi errori, controlla di nuovo le credenziali fornite durante l’aggiunta delle istanze).

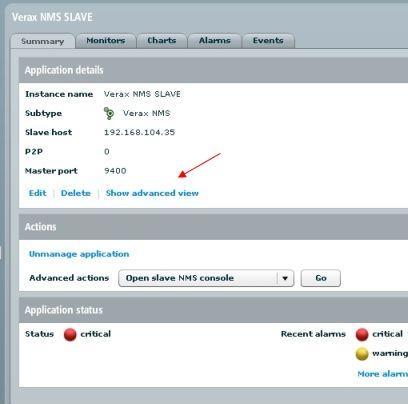

Se tutto va bene, vai alla scheda Riepilogo e fai clic su Mostra vista avanzata.
La scheda Oggetti gestiti visualizza tutti i dispositivi che abbiamo selezionato per essere visibili nell’istanza master (Kenmare, Laredo, Largo). Sono anche visibili nell’albero degli aspetti nel nodo dell’istanza slave.

L’ultima cosa da controllare è il grafico delle prestazioni per l’istanza slave; per controllare questo, seleziona Monitor NMS Slave dalla scheda Grafici.

Se tutte le azioni sono state eseguite come descritto, il monitoraggio della rete umbrella è stato impostato.

Nota: Un singolo master può monitorare qualsiasi numero di slave e un singolo slave può essere monitorato da molti master.
