IPMI管理コンソールの監視と管理方法

IPMI管理コンソールの監視と管理方法

このガイドでは、Verax NMSを使用してIPMI管理コンソールを監視および管理する方法の概要を提供します。Intelligent Platform Management Interface（IPMI）は、システム管理者がコンピュータシステムを管理し、その動作を監視するために使用する標準化されたコンピュータシステムインターフェースです。

このガイドは以下の部分に分かれています：

1. IPMI管理コンソールを監視対象アプリケーションのリストに追加する。
2. IPMIコンソールの可用性センサーとパフォーマンスカウンターを設定する。
3. システムのIPMI管理コンソールの概要。
4. アラームと通知ポリシーを設定する。

このガイドで使用されるツール：

• IPMIツール: http://www.intel.com/design/servers/ipmi/tools.htm
• 無料監視ツール（Verax NMSエクスプレス）: http://www.veraxsystems.com/en/products/nms

IPMI管理コンソールをデバイスインベントリに追加する

IPMI管理コンソールをVerax NMSで監視するために、実際にこのインスタンスを実行しているデバイスにアプリケーションインスタンスを追加します。

注：Verax NMSでは、単一のデバイス上で同じタイプのアプリケーションの複数のインスタンスを作成できます。

IPMI管理コンソールをそのインスタンスを実行しているデバイスに追加するには、以下の手順を実行します：

1. Verax NMSにログインし、メインメニューからホームを選択します。

2. 左側のアスペクトビューからIPMI管理コンソールインスタンスを実行しているデバイスを選択します。

3. サマリータブでアクションセクションからアプリケーションの管理を選択します。

4. ポップアップダイアログが表示されます。

5. コンテキストメニューからアプリケーションの追加オプションを選択し、[実行]をクリックします。ダイアログウィンドウが表示されます。

1. アプリケーションタイプからIPMI管理コンソールを選択します。

システムは、以下のアプリケーション固有のパラメータを入力するように求めます：

• インスタンス名 - 監視対象アプリケーションインスタンスを説明する任意の名前を入力できます。
• ホスト - ほとんどの場合、ホストアドレスはアプリケーションインスタンスが割り当てられているデバイスのIPアドレスです。
• ユーザー - サーバーに接続するために使用されるユーザー名。
• パスワード - サーバーに接続するために使用されるパスワード。
• BMCキー - サーバーが二重キー認証を使用するように設定されている場合にのみ使用されるサーバー固有のキー。そうでない場合、BMCキー欄は空白のままにします。
• 権限レベル - ユーザーまたはそれ以下に関連付けられた権限のレベル。ほとんどの場合、権限レベルはユーザーです。

注：アプリケーション固有のパラメータは、選択したアプリケーションタイプに依存します。

1. 必要な情報を提供し、[変更を保存]をクリックします。
2. システムは、IPMI管理コンソールのためのデフォルトのセンサーとカウンターのセットを追加するかどうかを尋ねます。センサーとパフォーマンスは手動で追加されるため、[いいえ]をクリックします。

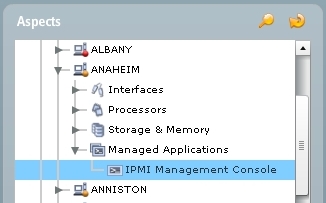

3. 新しく追加されたIPMI管理コンソールは、管理アプリケーションカテゴリ内のホストのノード内のアスペクトツリーに表示されます。

システムは、コアの組み込み機能を拡張するためのIPMI管理コンソールアプリケーションプラグモジュールを提供し、IPMIプロトコルを介してサーバーをさまざまな側面で監視できるようにします：

• 高度なビュー：一般、ハードウェア情報（FRUから読み取ったデータ - フィールド交換ユニット）、
• アナログセンサー、ディスクリートセンサー、システムイベントログ
• IPMIセンサーがデバイスの選択したセンサーが応答しているかどうかを確認
• IPMIカウンターがデバイスの選択したアナログセンサーの読み取り値を監視
• システムイベントログコレクターがデバイスのイベントログをポーリングし、NMSで同等のイベントを発生させる

IPMI管理コンソールのセンサーを追加する

センサーは、構成されたデバイスサービスを定期的に照会し、その応答を待つアクティブモニターです。クエリが期待される応答で返される場合、照会されたサービスは「利用可能」と見なされます。応答が受信されない場合（タイムアウト）、または応答が期待通りでない場合、照会されたサービスは「利用不可」と見なされます。

システムには、いくつかの事前構成されたセンサーが含まれています。IPMI管理コンソールアプリケーションタイプのデフォルトで利用可能なセンサーの種類は以下の通りです：

• IPMIセンサー - 選択したアナログまたはディスクリートIPMIセンサーの応答時間をチェックします。
• IPMIシステムログコレクター - IPMIシステムイベントログをポーリングし、新しいイベントが発生したかどうかを確認し、NMSで同等のイベントを発生させます。

センサーを追加するには、以下の手順を実行します：

1. ホームビューのアスペクトツリーからデバイスを選択します（この場合はIPMI管理コンソール）。
2. モニタータブを選択し、タブフィールドの右上隅にあるセンサーリストリンクをクリックしてセンサーリストに切り替えます。センサーリストが表示されます。
3. グローバルアクションメニューから[追加]を選択し、[実行]をクリックします。ウィザードダイアログが表示されます。

1. 追加したいセンサーを選択し、[次へ]をクリックします。
2. すべてのセンサーのパラメータを提供するためのダイアログが表示されます。センサーのパラメータを指定し、[完了]をクリックします。
3. センサーが追加されると、センサーリスト（モニタータブ）に表示されます。

IPMI管理コンソールにパフォーマンスカウンターを追加する

パフォーマンスカウンターは、システムのアクティビティとパフォーマンス（メトリック）を測定します。アプリケーションは、事前定義された間隔でその現在の値を取得します。データをプローブし、収集する目的は、データを分析し、パフォーマンスグラフ/チャートに変換することです。ユーザーはカウンターを手動で定義するか、テンプレートから読み込むことができます。カウンターテンプレートは、カウンター作成を改善し迅速化するために、指定されたデバイスのために定義されたプロービングパラメータを提供します。

各カウンターテンプレートは、以下の情報によって特徴付けられます：

• 名前と説明 - ユニークな識別子とオプションの説明、
• デバイスタイプ - デバイスのタイプ、
• プロトコルタイプ - 使用されるプロトコル、
• プロービング間隔 - プロービング間のポーズ。

IPMI管理コンソールのパフォーマンスカウンターを追加するには、以下の手順を実行します：

1. ホームビューのアスペクトツリーからデバイスを選択します。
2. モニタータブを選択し、タブフィールドの右上隅にあるカウンターリストリンクをクリックしてカウンターリストに切り替えます。カウンターリストが表示されます。
3. グローバルアクションメニューから[追加]を選択し、[実行]をクリックします。

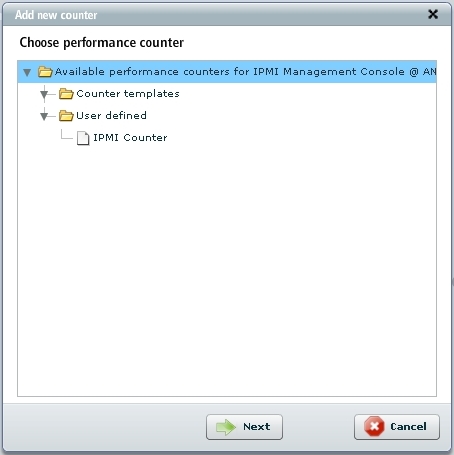

1. 作成したいカウンターを選択し、[次へ]をクリックします。
2. データが読み込まれると、すべてのカウンター属性を提供するための編集ウィンドウが表示されます。
3. 残りのカウンターパラメータを指定し、[完了]をクリックします。
4. 新しいカウンターが作成され、カウンターリストに表示されます。

システムのIPMIコンソール機能

Verax NMS IPMI管理コンソールは、IPMI 2.0に準拠したIPMI（Intelligent Platform Management Interface）デバイスをサポートし、以下のビューが提供されます：

• 一般ビュー - IPMI管理コンソールに関する全体的な情報（アプリケーションインスタンスを実行しているホストのアドレス、権限レベル、ユーザー名とパスワード、BMCキー）およびアナログセンサーのステータス、ディスクリートセンサーのステータス、SELエントリのステータスを示すグラフ。
• ハードウェア情報（FRU）ビュー - FRU（Field Replaceable Unit）インベントリに保存されているすべてのプロパティ（シリアル番号、部品番号、ベンダー情報など）。プロパティのリストは、管理されるハードウェアのタイプとその構成に依存します。
• アナログセンサーのビュー - デバイスのアナログセンサー（温度、ファン速度、電圧など）と各センサーに関する詳細情報（ステータス、名前、タイプなど）。
• ディスクリートセンサーのビュー - デバイスのディスクリートセンサー。受け入れ可能な値はIPMI標準で定義されており、異常条件を示す値に関する情報が含まれています。
• システムログイベントビュー - IPMIイベントログには、イベント発生の日時、イベントに関連するセンサー、イベントのアサーション/非アサーションなどの情報が含まれます。

IPMI管理コンソールのカスタム処理ルールを作成する

このチュートリアルでは、アラーム生成、イベントのドロップ/転送、重大度の割り当てなどの基本的なイベント処理ルールを割り当てる方法を示します。

イベント処理ルールを割り当てるには、以下の手順を実行します：

1. 希望するホストを選択した後、イベントタブに移動します。
2. イベントを選択し、処理ルールを割り当てるを選択して[実行]をクリックします。

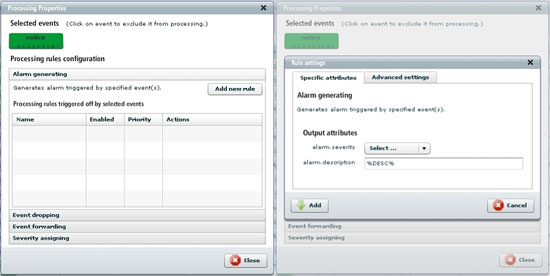

3. ダイアログウィンドウが表示されます（下の図を参照）。

1. ルールカテゴリを選択し、[新しいルールを追加]をクリックします。
2. 新しく作成されたイベント処理ルールが表示され、アクティブになります（ログアウトする必要はありません）。

よくできました！ :)

このガイドに記載されているすべてのアクションを実行した場合、IPMI管理コンソールアプリケーションを監視できるようになりました。
