Desenhe PCB e Gere Desenhos Esquemáticos com Fritzing no Linux

Fritzing é um novo designer de PCB de código aberto que suporta sistemas Linux. Seu poder vem de sua interface amigável, recursos de arrastar e soltar, visuais agradáveis e vistas abrangentes. Para mim, parece muito com o 123D Circuits da Autodesk e também funciona de maneira muito semelhante, então isso é muito positivo para dizer o mínimo. Qualquer placa de circuito impresso que você projetar no Fritzing, você pode encomendá-la diretamente para fabricação a partir da interface do aplicativo e ela será entregue na sua porta pelo preço indicado.

Como usar o Fritzing

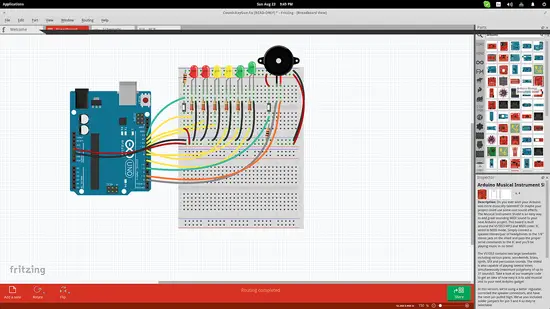

Aqui está como o Fritzing funciona. Existem três modos de visualização / design que são o Breadboard, o Esquemático e o modo PCB. Você pode escolher o que melhor se adapta às suas necessidades de design e começar a projetar. A qualquer momento, você pode alternar entre os modos de visualização para verificar como as mudanças são refletidas. As peças são encontradas no lado direito e são categorizadas com base em seu tipo. Como as listas de peças são muito longas, o Fritzing também oferece um prático mecanismo de busca de peças que os usuários podem invocar pressionando o ícone de “lupa” à direita. Assim que você encontrar a peça que deseja usar, pode simplesmente arrastá-la e soltá-la no espaço de desenho na janela principal.

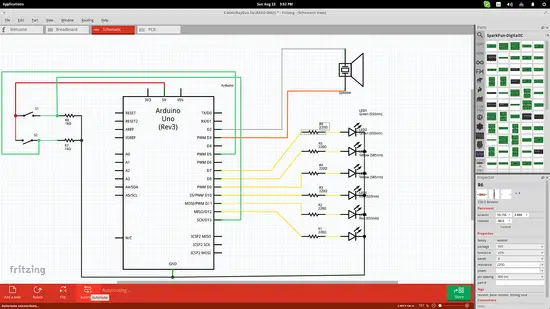

As peças apresentam portas que são melhor mostradas no modo de visualização “Esquemático” para que o usuário possa conectar confortavelmente o que é necessário. Também há uma opção de “roteamento automático” (pressione Ctrl+Shift+A) que ajuda os usuários que não têm certeza de como conectar suas placas da melhor maneira. Finalmente, você pode alterar as especificações técnicas de uma peça selecionando-a (após a colocação) e definindo os valores nas caixas no canto inferior direito.

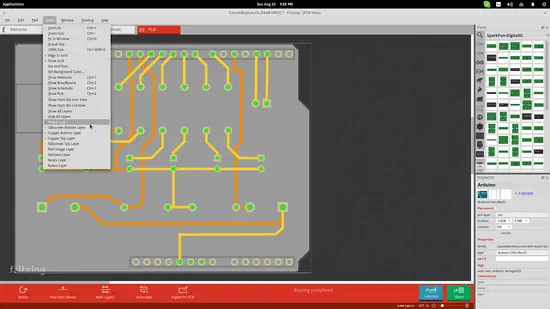

Mais opções de visualização podem ser encontradas na parte inferior da janela principal. Especialmente para o PCB, seria útil verificá-lo tanto de cima quanto de baixo antes de finalizar as posições de cada peça. Outro recurso de visualização útil é a seleção de camadas que é feita a partir do menu “Visualizar” encontrado no painel superior.

Depois que tudo estiver pronto, você pode exportar a placa como uma imagem ou como um arquivo adequado para fabricação (SPICE, SVG, RS274X). O Fritzing também pode gerar automaticamente a Lista de Materiais em formato HTML. Tudo isso é feito através do menu “Arquivo/Exportar” localizado no canto superior esquerdo.

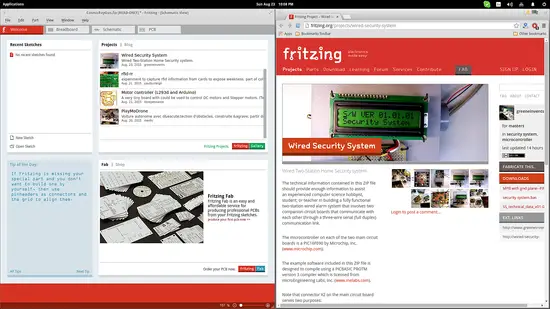

Se você precisar de um empurrão para começar com o Fritzing, pode abrir um exemplo da rica lista de exemplos que o software vem por padrão em “Arquivo/Abrir Exemplo”. Para mais ajuda, você pode pressionar “Ctrl+?” e uma lista de tutoriais detalhados passo a passo sobre vários projetos diferentes será aberta no seu navegador. O Fritzing construiu uma comunidade vibrante de usuários ao seu redor que carregam seus designs e até peças personalizadas, então você pode ir para a tela “Bem-vindo” e conferir os últimos projetos ou entradas de blog que o ajudarão a se manter atualizado sobre o que está acontecendo.
